风扇型号

永磁同步电机

HT-D/I-SD5-1.1/D**

风扇直径  mm

4900

4600

4300

4000

3700

3300

最大转速 rpm

80

85

90

95

100

105

风扇功率 kw

1.1

0.9

0.4

电源参数

220V/1P

估算覆盖区域 m²

700

600

522

450

390

310

总体产品重量

≤ 70

≤65

≤ 60

产品包装

每台风扇独立包装，纸箱包装

包括叶片箱，主机及安装套件箱，吊杆套壳

风扇关键配置

主机：永磁同步直驱电机

控制：一体式变频调速装置，无线集控可选

叶片：铝塑复合叶片

万向节：调节吊杆的X,Y轴方向垂直度

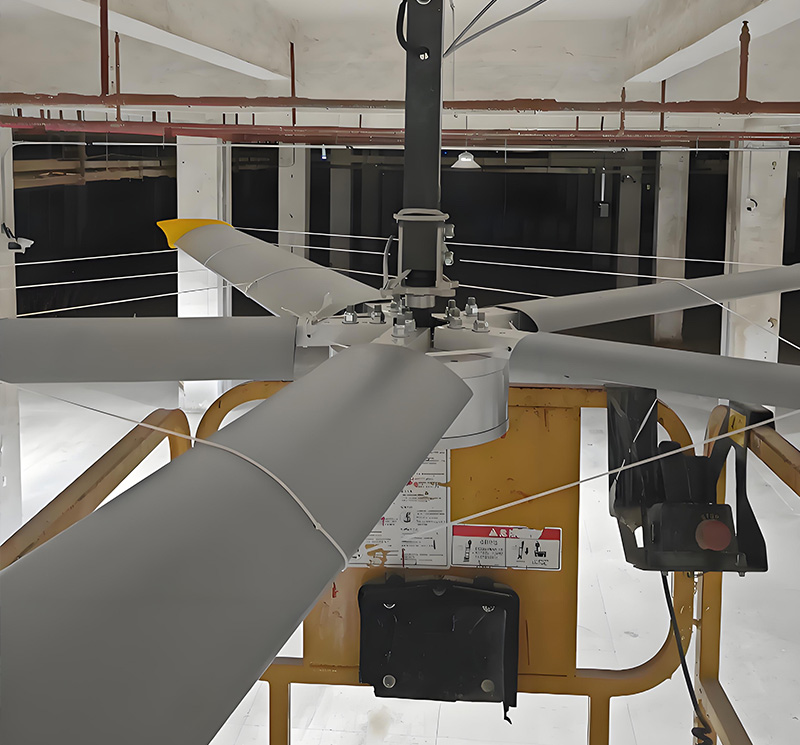

叶片互联防坠网：使用单根尼龙绳将全部叶片连接成一个三圈的闭合保护网，

产品技术特点

轻质款，2024年推出

和经典款，常规款比，有五个技术和安全特点：

A)满足市场对产品多样性，经济实惠而且更具性价比的诉求；

B)铝塑复合叶片，叶片外壳用俗称塑料合金的PC与ABS混合挤压成型，可靠，耐用，寿命可达5年以上。叶片的承重由内置的金属骨架完成，这个创新性的设计解决了塑料叶片受自身强度所限，不能应用在大直径叶片或者结构的局限性。塑料外壳与金属骨架各司其职，珠联璧合。铝塑叶片已经推出3年有余，技术日臻成熟。

C)与常规款叶片的参数一致，攻角13°，叶片宽度188 mm, 资深工程师使用最前沿的CFD仿真模拟软件优化设计完成，与市面上绝大多数叶片的断面只是机械拷贝NACA44**图形库的外形不同，必瑞客的断面叶形通过弧面设计，将攻角植入压风面，不必通过倾斜叶柄，或者在电机机盖上作坡面来实现攻角要求。叶形简单，美观，耐用性更好，风动力参数更优；

D)除其它常设的安全防坠装置外，还采用专利的叶片互联防坠网装置。为叶片提供全面的，从头到脚的防护。当单个叶片断裂时，相邻的正常叶片可以通过彼此闭环连接的尼龙绳将断裂叶片托住，避免其下坠伤人；

E)独家采用万向节装置。在工字钢下翼板出现两个方向的倾斜时，万向节可以调节X、Y轴两个方向的倾斜度，避免吊杆出现倾斜现象。
