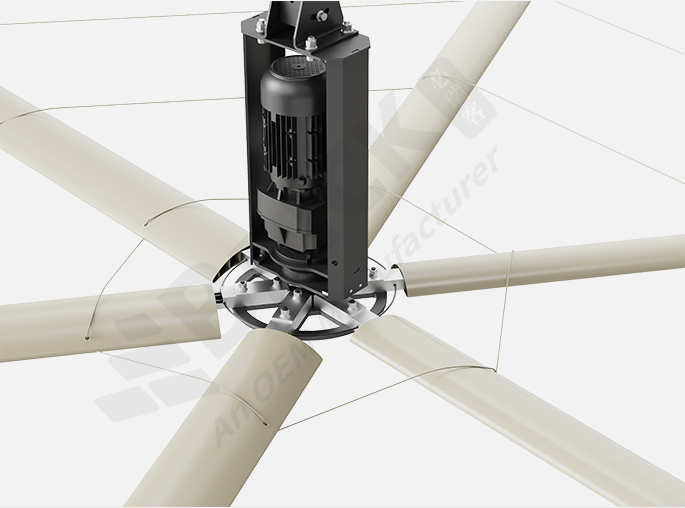

减速电机驱动的超大吊扇
产品型号:BRK-HG1.1/D**

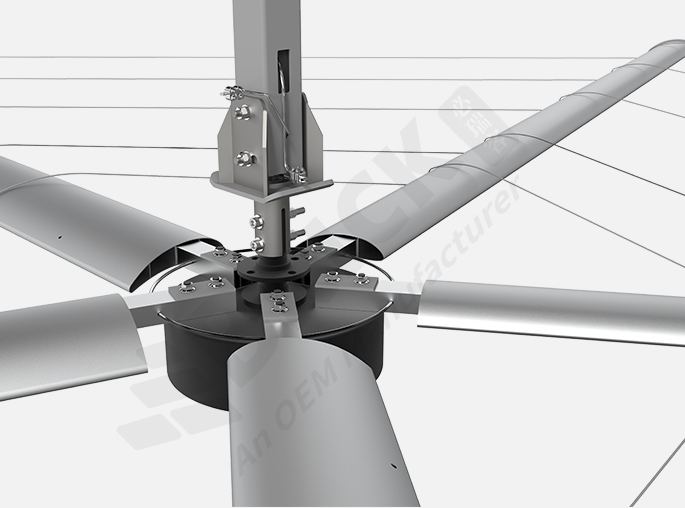

永磁直驱电机 PMSM 驱动的超大吊扇
产品型号:BRK-HD1.1/D**
创新点 | 细节描述 | 优势 |
铝塑复合叶片 Al-Pc Complex Blade | 行业首创! 用塑料材质制造叶片外形用铝合金芯材做出支撑骨架将二者结合,嵌套在一起, 组成轻量化,具有足够刚度的叶片 | • 铝塑复合叶片的重量是铝合金叶片的60% • 叶片重量轻,驱动能耗低。 • 双层材料结构阻止共振现象,减缓叶片疲劳损坏。 • 可以提高转速,产生更大风量,更高气流速度,更大覆盖区域。 |
挤出工艺塑料叶片 Extruded Plastic Blad | 行业首创! 采用挤出工艺制造超长尺寸的塑料叶片 | • 融点低,降低制造工艺的能耗 • 多种色彩可选,清洁/清洗方便 |
叶片互联防坠网 Blade Interconnect Grille | 行业首创! 将所有叶片沿径向串联成 3-5 个环形闭环,将所有的叶片连接在一起,互相承托,互相保护。 | • 任何情况下其中一个叶片断裂时,相邻的叶片通过防坠网将其托住,阻止其坠落。 • 提供足够的时间发现断裂叶片的异常状态,停机维修,让下方的人员避开 |
侧孔尼龙绳防坠环 Skeleton Interconnect Ring | 行业首创! 在叶柄侧面开孔,用尼龙绳将叶柄串联成闭环,与叶柄的紧固螺栓分离。 | • 与叶片/叶柄紧固螺栓分离,使得叶柄螺栓松动时,防坠环仍然发挥作用。 • 尼龙材质重量轻,强度高,安装方便 |
风扇直径 mm/英尺 | 7300/D24 | 6100/D20 | 5500/D18 | 4900/D16 | 4300/D14 | 3700/D12 |
不同直径风扇的额定转速 rpm | 50 | 60 | 70 | 75 | 85 | 95 |
不同直径风扇的估算风量 m³/m | 13500 | 12150 | 11750 | 11250 | 10800 | 10350 |
不同直径风扇的覆盖面积 ㎡ | ≧1400 | ≧1050 | ≧855 | ≧670 | ≧520 | ≧380 |
静态产品重量 kg | 125 | 123 | 121 | 115 | 113 | 110 |
风扇叶片数量 | 5叶片,铝塑复合叶片,叶片投影宽度188 mm | |||||
减速电机驱动系列型号: BRK-HG5-2.1/D** | 电机功率 1.5kw, 380V/3P,220V/1P 可选 | 1.1kw, 380V/3P,220V/1P 可选 | ||||
BRK 订制变频器 自然散热控制盒,无散热风扇 控制盒密闭性好故障率低 | ||||||
永磁直驱电机驱动系列型号: BRK-HD5-1.1/D** | 电机功率 1.8kw, 380V/3P, 220V/1P 可选 | 1.3kw, 380V/3P,220V/1P 可选 | ||||
BRK 订制变频器 控制盒风扇强制散热 | ||||||
电机上端盖直接安装叶片叶柄 | ||||||
安全设置汇总 | 屋面与机架/电机轴闭环钢丝绳装置 屋面与机架/电机轴 4 根稳固与防坠作用钢丝绳 叶柄根部侧置通孔防坠环 沿叶片径向分布叶片互联防坠网 | |||||
安装板/延伸杆/机架标准配色 | 灰色/标配 (冷灰色 (Pantone Cool Grey 8C ) | |||||
叶片配色 | ||||||
灰色/标配 | 黑色/可选 | 黄色/可选 | 红色/可选 | 白色/可选 | 绿色/可选 |
